选用HS球面轴承基本类型的说明

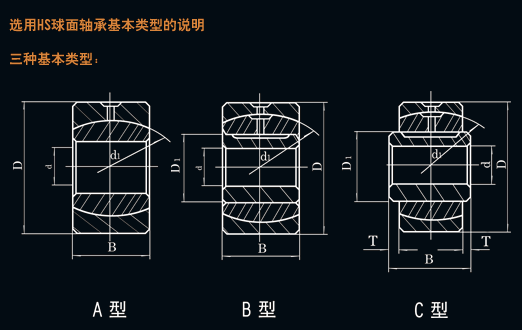

根据本公司多年的实践经验和HS球面轴承的特性，考虑到HS球面轴承多用于工作环境温度较高部位和轴承间跨度较大处，为确保热膨胀状态自由端的伸缩及运转灵活，故将HS合金球面轴承分为A、B、C三种结构型式（见附图）。根据HS球面轴承工作环境温度和跨度值，在选用HS球面轴承时，应考虑下列因素：
1）HS球面轴承工作环境温度在1000C以内，配对使用的固定端和自由端HS球面轴均可按类型A选用；
2）HS球面轴承工作环境温度为1000C~3000C，跨度L≤600mm时，固定端可选用A型，自由端则应选用B型；
3）HS球面轴承工作环境温度为3000C以上，跨度L>600mm时，固定端可选用A型，自由端则应选用C型；
4）选用A型时，轴承外圈及内圈公差值按前面表中所给数值，而尺寸d1处的公差值，则由本公司根据轴承工作环境确定，不再通知用户；
5）选用B型、C型轴承时，轴承外圈及内圈公差值仍按前面表中所给数值，而D1及d1处的公差配合则由本公司根据轴承工作环境确定，不再通知用户；
6）本公司在确定D1、d1尺寸时，将会考虑轴承安装尺寸da min、Da max的因素。
